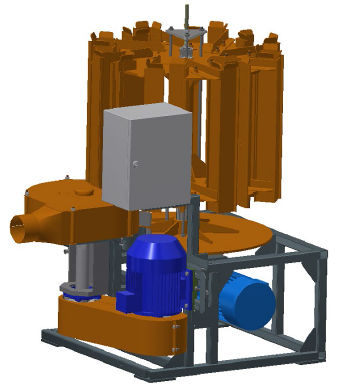

Автомат торцовочный карусельный 9456.06.181.00.00.00 СБ

Автомат торцовочный карусельный 9456.06.181.00.00.00 предназначен для поперечного раскроя брусьев из древесины хвойных и лиственных пород, соответствующих требованиям ГОСТ 84-86 и ГОСТ 2695-83.

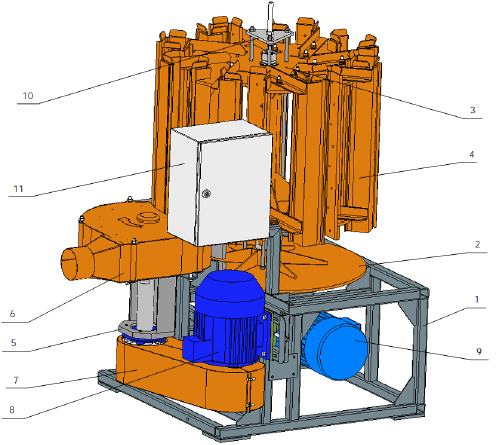

Автомат торцовочный карусельный состоит из следующих основных узлов: каркаса 1 (см. рис. 2), диска нижнего 2; барабана карусели 3; направляющих 4; корпуса вала 5; кожуха пилы 6; кожуха нижнего 7; электродвигателя пилы 8; мотор-редуктора РС 071-NMRV 090-300-F2-B6 9; траверсы 10; электрошкафа 11. Станок работает по принципу механической подачи заготовки на вращающуюся пилу. Заготовки установлены вертикально на столе карусельного типа, вращающегося вокруг своей оси и подаются на дисковую пилу.

Основное назначение - торцовка бобышек для производства поддонов.
Размеры заготовки:
  -ширина, мм …………...……………………………………… 75 …150
  -толщина, мм …………...……………………………………… 75… 150
  -длина, мм ……………………………………………………… до 4000
Длина готового изделия, мм ………………………………….... 60…130
Количество одновременно подаваемых брусков, шт. ………… до 8
Рабочий орган:
   -пила дисковая 3420-0514 ГОСТ 9769-79 ВК6
   -диаметр, мм …………...…………………………………………450х50
   -число зубьев ……………………………………………………… 56
   -толщина …………………………………………………………. 4,1
   -частота вращения, об/мин ……………………………………… 3000
   -мощность электродвигателя, КВт ……………………………… 7,5
Скорость резания, м/мин ………………………………………… 2…12
Производительность, шт/час …………………………………. до 2200
Установленная мощность, КВт ………………………………… 7,87
